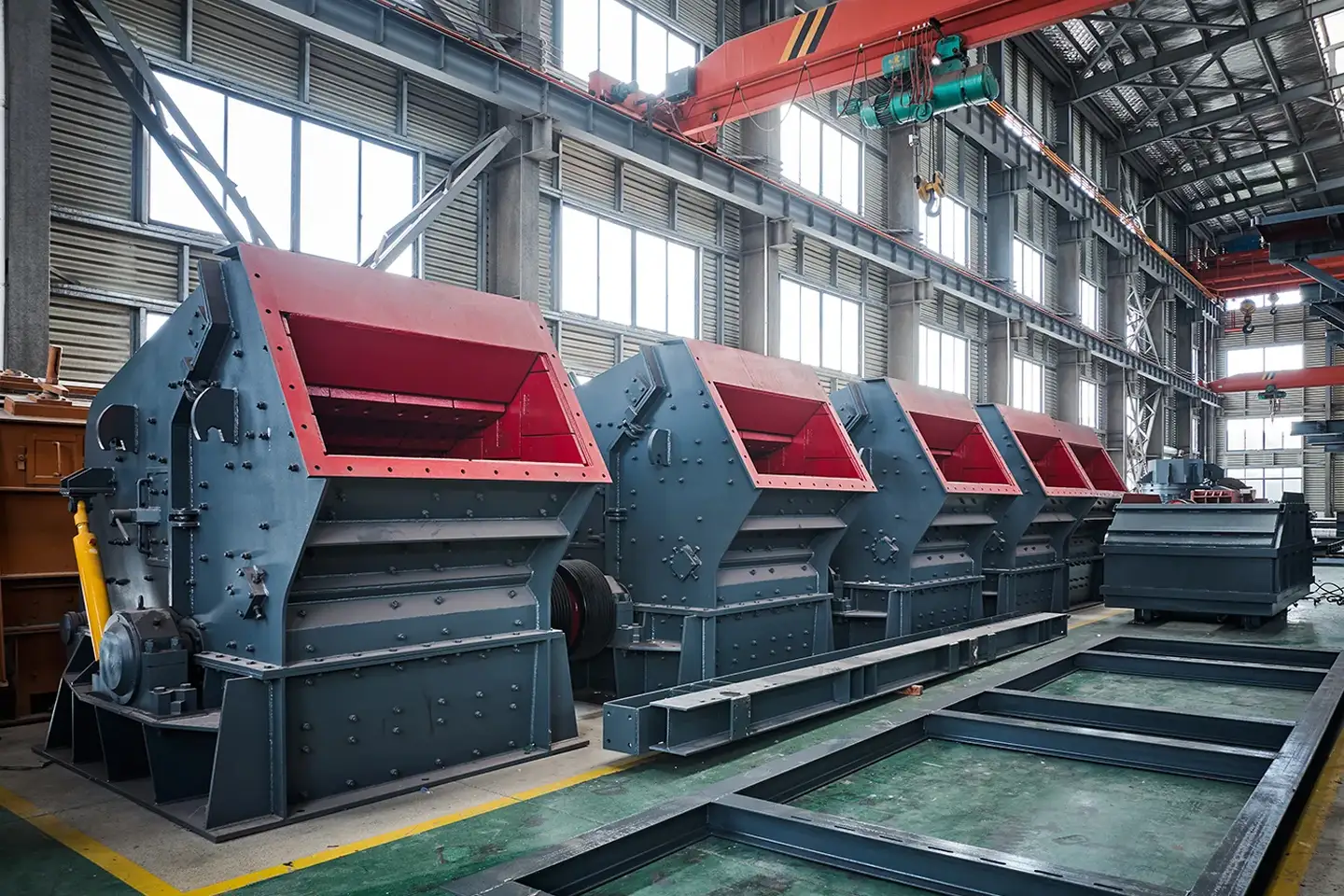

Trituradora de impacto PF

Principio de funcionamiento:

El motor acciona el eje del rotor mediante una correa triangular. El material se rompe debido al impacto a alta velocidad del martillo de placa sobre el rotor giratorio, es proyectado hacia el revestimiento de contraataque para romperse nuevamente, y luego rebota desde la superficie de contraataque de vuelta al área de acción del martillo de placa para romperse otra vez. Este proceso se repite hasta que el material se tritura al tamaño de partícula requerido. El material pasa del puerto de alimentación a la primera cámara de trituración y luego a la segunda cámara de trituración. Cuando el tamaño de partícula del mineral triturado es menor que el espacio entre la cabeza del martillo y la contraparte del componente uniforme, se descarga por la parte inferior de la máquina, es decir, el producto triturado.

Parámetros del producto:

Instrucciones de uso del producto:

1. Preparación antes de comenzar: compruebe que el cojinete y las articulaciones móviles estén suficientemente lubricados y que no haya atascos; confirme que el sujetador esté bien sujeto y que no haya residuos en el cuerpo; compruebe que la holgura entre el revestimiento de contraataque y el martillo de la placa del rotor cumpla con la norma; gire el rotor manualmente para confirmar que el funcionamiento sea normal y que no haya golpes.
2. Operación de puesta en marcha: inicie la máquina después de comprobar que funciona correctamente; si se produce alguna anomalía tras la puesta en marcha, deténgala inmediatamente para solucionar el problema, eliminarlo y reiniciarla.
3. Requisitos de alimentación: el dispositivo de alimentación debe utilizarse para una alimentación uniforme y continua, y los materiales deben distribuirse a lo largo de toda la longitud de trabajo del rotor para evitar obstrucciones y atascos; el dispositivo de alimentación está interconectado eléctricamente con la trituradora, y la cinta transportadora se detendrá automáticamente y triturará el material cuando el equipo se sobrecargue.
4. Ajuste de la holgura de descarga: Mediante el funcionamiento del dispositivo de ajuste, se puede abrir la puerta lateral del bastidor para observar la holgura; el primer bastidor de contraataque se ajusta atornillando la tuerca M56, y el segundo bastidor de contraataque y la placa ecualizadora se ajustan atornillando la tuerca M48 (es necesario aflojar el manguito del tornillo antes del ajuste y apretarlo después); el ajuste debe realizarse después del apagado.
5. Operación de apagado: Deje de alimentar el sistema antes de apagarlo y, a continuación, corte el suministro eléctrico.

Mantenimiento del producto:

1. La máquina debe funcionar sin problemas. Si la vibración de la máquina aumenta repentinamente, debe detenerse inmediatamente para averiguar la causa y eliminarla.
2. En circunstancias normales, el aumento de temperatura del rodamiento no debe exceder los 35 °C, y la temperatura máxima no debe superar los 70 °C. Si supera los 70 °C, debe detenerse inmediatamente para averiguar la causa y solucionarla.
3. Cuando el desgaste del martillo de placa alcance la marca límite, deberá utilizarse o sustituirse a tiempo. Tras el montaje o la sustitución del martillo de placa, deberá mantenerse el equilibrio del rotor, y el equilibrio estático no deberá superar los 0,25 kgm.
4. Cuando el revestimiento del portaequipajes esté desgastado, debe reemplazarse a tiempo para evitar el desgaste de la carcasa.
5. Compruebe que todos los tornillos estén bien apretados antes de cada encendido.

Escenarios de aplicación:

La trituradora de contraimpacto serie PF es un equipo secundario de trituración fina y conformación ubicado en el núcleo de la sección central de la línea de producción de arena y piedra. Se instala principalmente después del equipo de trituración gruesa de mandíbulas y antes del equipo de cribado/fabricación de arena. Su función principal es triturar finamente los materiales gruesos, optimizar el tamaño de los gránulos de agregados, regular la granulometría, eliminar los residuos en forma de aguja y mejorar la calidad del producto final y el índice de cumplimiento de las especificaciones de descarga de toda la línea de producción.

1. Acabado de áridos de arena y piedra

Es ideal para la trituración fina y el conformado de piedra caliza, piedra azul, roca meteorizada y otros materiales pétreos de dureza media. El producto final presenta partículas regulares y de excelente granulometría, que satisfacen las necesidades de producción de áridos de ingeniería de alto estándar, como los utilizados en mezclas para alta velocidad, obras hidráulicas y aplicaciones industriales.

2. Regeneración de recursos a partir de residuos de construcción

Puede triturar eficazmente hormigón, ladrillo rojo, asfalto y otros residuos de construcción. Tras el procesamiento, el árido reciclado presenta un tamaño de partícula uniforme. Puede utilizarse para el relleno de terraplenes viales, la reutilización de arena y piedra, y se adapta a proyectos de regeneración de recursos de residuos sólidos urbanos.

3. Operación de trituración fina secundaria de la mina

Puede combinarse con una trituradora de mandíbulas para formar un conjunto completo de líneas de producción de trituración que permitan completar la operación de trituración fina secundaria de los materiales, optimizar eficazmente el aspecto de los productos terminados y mejorar la capacidad de producción general de la línea de producción y el índice de calidad de los productos terminados.

4. Procesamiento de materiales de construcción y materias primas industriales.

Es apta para la trituración de carbón, yeso, escoria, clínker de cemento y otros materiales. Se utiliza ampliamente en el pretratamiento de materias primas en las industrias de materiales de construcción, química, metalurgia y refractarios. Ofrece bajos costos de operación y un mantenimiento sencillo.

5. Obras de construcción de pequeño y mediano tamaño y proyectos civiles de arena y piedra.

La producción de material resultante es de alta calidad y las ventas en el mercado son buenas. El equipo es ligero, su puesta en marcha es sencilla y el efecto de moldeo es óptimo. Es adecuado para las operaciones de producción de arena y piedra en pequeñas y medianas explotaciones, fábricas de arena y piedra urbanas y proyectos de infraestructura temporales.

Preguntas frecuentes:

P: ¿Por qué elegir la trituradora de contraimpacto de la serie PF?

A: La trituradora de impacto de la serie PF es adecuada para materiales de dureza media, como piedra caliza, arenisca, ganga de carbón, etc. Este equipo tiene un buen tipo de partícula del producto final y una alta eficiencia de trituración, y se utiliza a menudo en la etapa de trituración secundaria de la línea de producción de agregados de arena y piedra.

P: ¿Cómo elegir la trituradora de impacto PF?

A: La selección depende principalmente de la dureza, el tamaño de partícula de la materia prima y los requisitos de rendimiento del material. Las líneas de producción pequeñas y medianas eligen modelos de tamaño mediano, mientras que los proyectos a gran escala eligen modelos de alta capacidad y combinan máquinas trituradoras de mandíbulas y máquinas para fabricar arena, conformando así una línea de producción completa.

P: ¿Apoyan la contratación de agencias y el suministro a largo plazo?

A: Ofrecemos apoyo a agencias globales, distribución y cooperación a largo plazo en materia de suministro, y podemos proporcionar precios de fábrica y asistencia técnica para ayudar a los clientes a expandir sus mercados locales.

P: ¿Cómo se transporta y entrega la trituradora de contraataque PF?

A: El equipo se estandarizará para su embalaje protector antes de salir de fábrica, y se utilizará transporte en contenedor o a granel según el tamaño del modelo. Durante el transporte, se aplicarán medidas anticorrosión, anticolisión y refuerzo estructural para garantizar la seguridad del equipo en el transporte marítimo o terrestre de larga distancia.

P: ¿Cuáles son las características técnicas de la trituradora de impacto PF?

A: La trituradora de impacto de la serie PF adopta un diseño optimizado de la estructura de la cavidad de trituración, lo que permite triturar el material de manera eficiente mediante impactos de alta velocidad, mejorando así la calidad del grano final. El equipo cuenta con una estructura compacta y un funcionamiento estable, lo que lo hace adecuado para la producción continua de materiales de dureza media.

P: ¿Ofrecen suministro a largo plazo de piezas de repuesto?

A: Suministro a largo plazo de piezas de desgaste como martillos de placa, placas de contraataque, placas de revestimiento, etc., fabricadas con materiales de aleación de alto cromo, con gran resistencia al desgaste, lo que permite la adquisición a granel y el suministro de piezas de repuesto a largo plazo.
